哪些参数影响了贴片电感的性能？
发布时间:2017-06-27 丨 阅读次数:
电感器，也就是我们说的电感，是能够把电能转化为磁能而存储起来的元件，又称扼流器、电抗器、动态电抗器。电感器具有一定的电感，结构类似于变压器，但只有一个绕组，在电路中阻碍电流的变化。如果电感器在没有电流通过的状态下，电路接通时它将试图阻碍电流流过它；如果电感器在有电流通过的状态下，电路断开时它将试图维持电流不变。

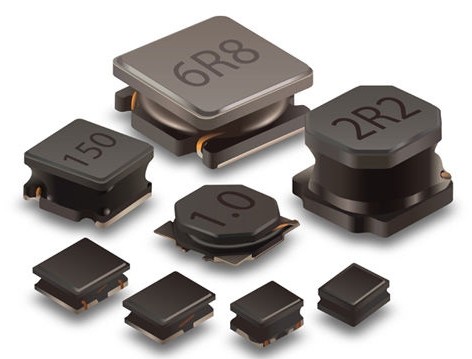

一个性能良好，嵌和电路的贴片电感十分重要！因此在选购时，了解是哪些参数影响了贴片电感的性能就显得尤为重要。这里佳益总结了几点，甚有裨益，且细细看来。
1.电感量
表示电感原件自感应能力的一种物理量，也称自感系数。电感量的大小，主要取决于电感线圈的圈数（匝数），绕制方式，有无磁心及磁心的材料等决定。通常情况下，线圈圈数越多，绕制的线圈越密集，电感量就越大。有磁心的线圈比无磁心的线圈的电感量大。磁心导磁率越大，电感量也就越大。所以电感量是有很多因素来决定它的大小。电感量的基本单位是亨利(简称亨)，用字母“H”表示。常用的单位还有毫亨(mH)和微亨(μH)，它们之间的关系是：1H=1000mH；1mH=1000μH。
2.允许偏差
标注的感量与实际感量的允许误差值。一般用于振荡或滤波线路中的贴片电感要求精度较高，允许偏差为±0.2%~±0.5%；而用于耦合或高频阻流的精度要求不高，允许偏差为±10%~15%。允许偏差细分为：F级（±1%）；G级（±2%）；H级（±3%）；J级（±5%）；K级（±10%）；L级（±15%）；M级（±20%）；P级（±25%）；N级（±30%）；最常用的是J 、K、M级。
3.额定电流
额定电流是指用电设备在额定电压下，按照额定功率运行时的电流，即贴片电感正常工作时允许通过的最大电流值。若工作电流超过额定电流，则会烧毁。取电感器额定电流的1.25～1.5倍为最大工作电流，一般应降额50%使用方较为安全，一般在工程实际应用上，只测量电感的饱和电流，然后取其80%作为额定电流。
4.电感封装尺寸

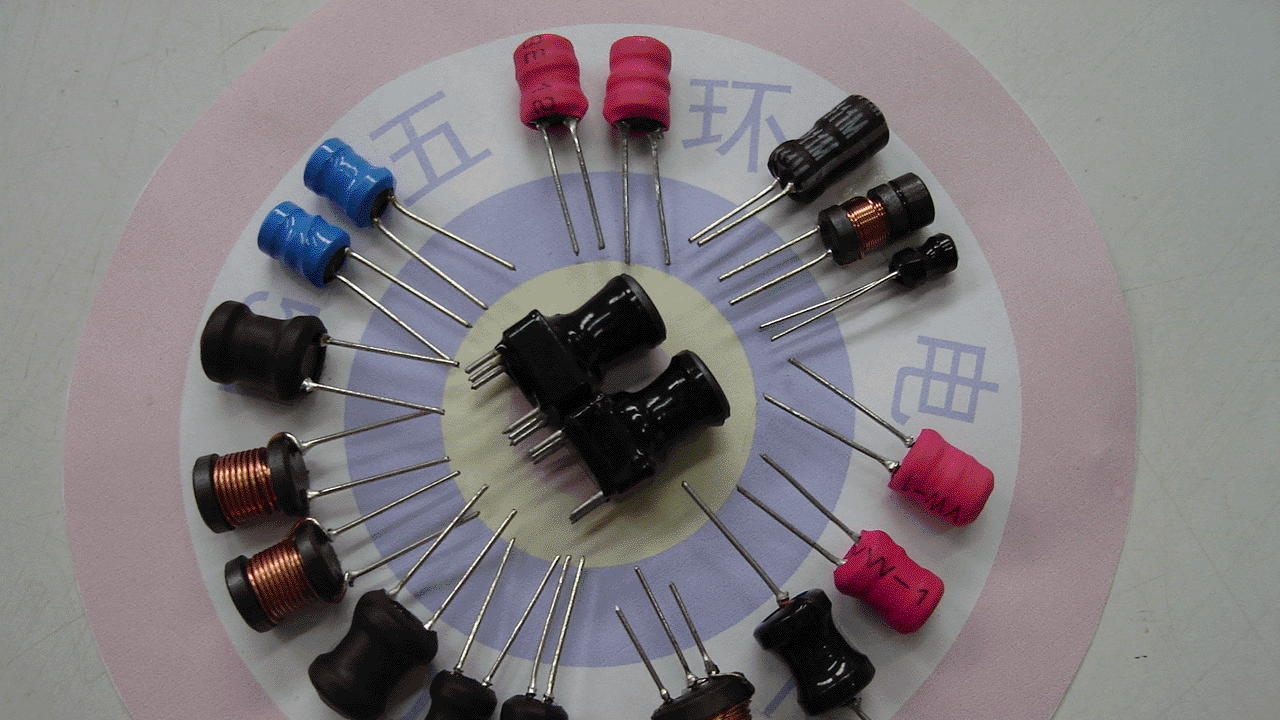

电感封装一般包括贴片封装与插件封装。做物料清单中如果把封装描述清楚，可以减少用错材料的机率。电感的封装形式也就是指是电感的形状及体积大小的一种描述。大部分的电感选型规范都是差不多，一般就需要注意这些事项，具体的需要按照电路设计来满足参数性能。
