贴片电容在LED驱动电路中的注意事项

发布时间:2017-04-20 丨 阅读次数:

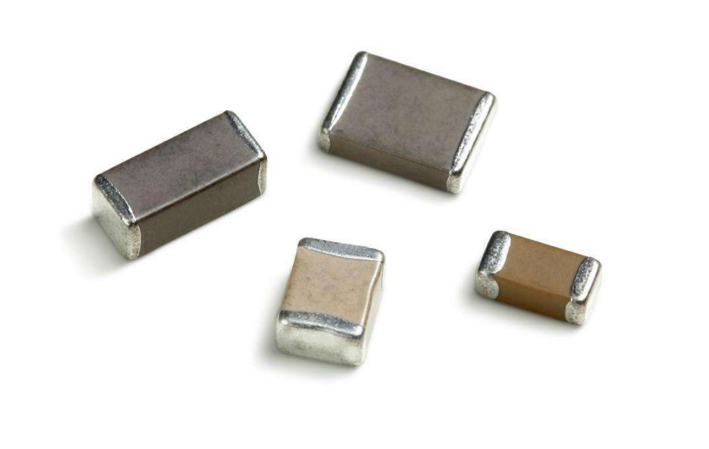

贴片电容全称为多层(积层，叠层)片式陶瓷电容器，英文缩写为MLCC。贴片电容受到温度冲击时，容易从焊端开始产生裂纹。在这点上，小尺寸电容比大尺寸电容相对来说会好一点，其原理就是大尺寸的电容导热没这么快到达整个电容，于是电容本体的不同点的温差大，所以膨胀大小不同，从而产生应力。原理和倒入开水时厚的玻璃杯比薄玻璃杯更容易破裂一样。

另外，在贴片电容焊接过后的冷却过程中，贴片电容和PCB的膨胀系数不同，于是产生应力，导致裂纹。要避免这个问题，回流焊时需要有良好的焊接温度曲线。如果不用回流焊而用波峰焊，那么这种失效会大大增加。贴片电容更是要避免用烙铁手工焊接的工艺。然而事情总是没有那么理想。烙铁手工焊接有时也不可避免。比如说，对于PCB外发加工的电子厂家，有的产品量特少，贴片外协厂家不愿意接这种单时，只能手工焊接；样品生产时，一般也是手工焊接；特殊情况返工或补焊时，必须手工焊接；修理工修理电容时，也是手工焊接。无法避免地要手工焊接贴片电容时，就要非常重视焊接工艺。
