贴片电感分类的

发布时间:2017-10-10 丨 阅读次数:

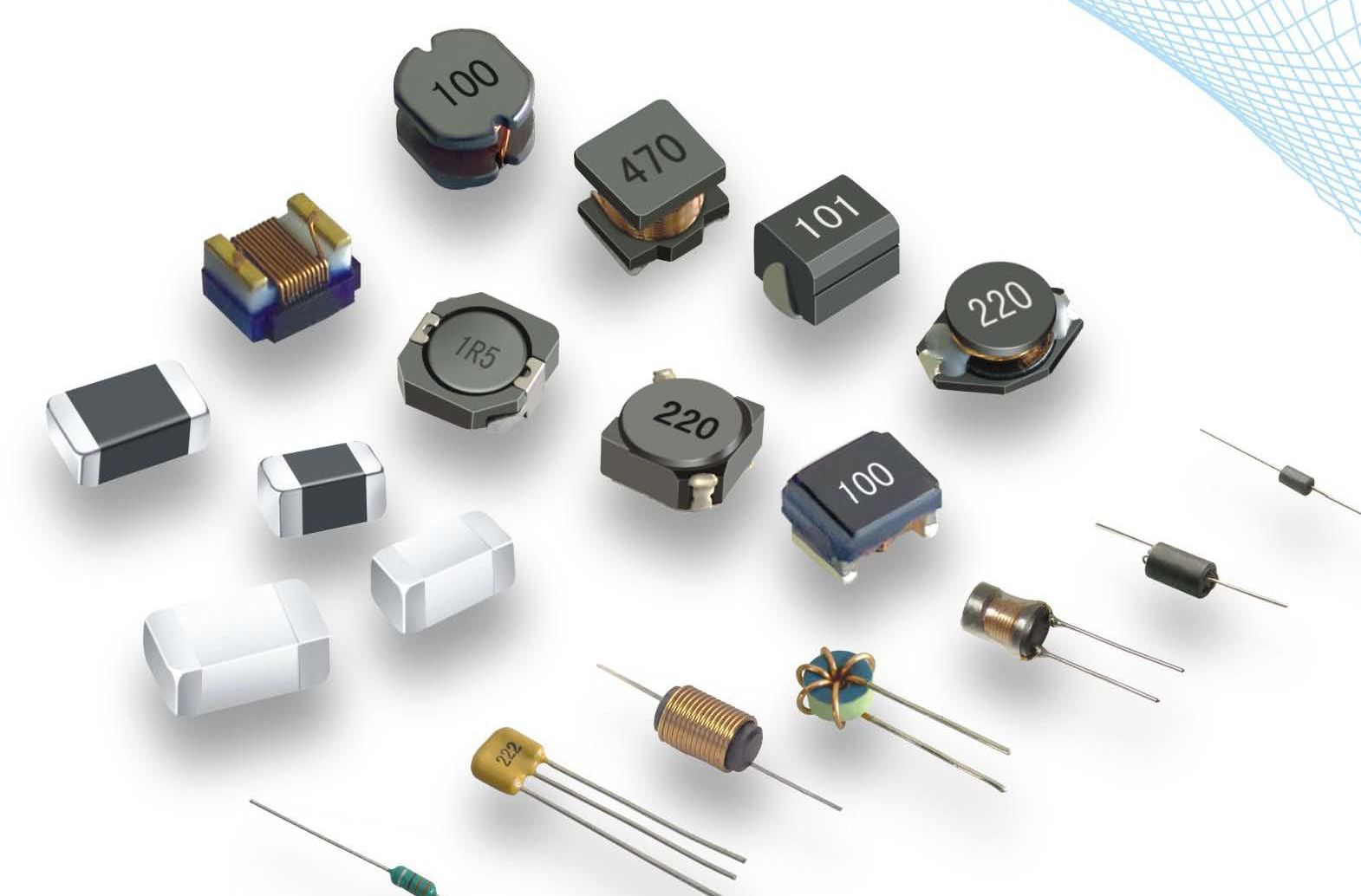

     电感器是用来干什么的呢？它是把电能转化为磁能再储存起来的电子元件。它的结构和变压器类似，但只有一个绕组，起到阻碍电流发生变化的作用，电感器又称扼流器、电抗器、动态电抗器。贴片电感的应用领域也十分广泛。贴片电感只是统称，它可被分为以下主要四类：

 1.绕线型电感，具有电感范围广，电感量（即自感系数）精度高，损耗小，容许经过的电流大，制作工艺继承性强、简单和低成本等特点，在高频回路中占有一席之地但在进一步实现小型化方面受到限制。

 2.叠层型，它具有烧结密度高、耐热性、可焊性好和机械强度高等优势，但有点小缺点，其合格率低、成本高、电感量较小、损耗大。它尺寸小，有利于电路小型化，不干扰周围元器件也不被邻近元器件干扰，有利于元器件的高密度安装，形状规整，有利于自动化表面安装生产。

 3.薄膜片式，可在微波频段保持低损耗、高精度高稳定性和小体积的特性。其内电极集中于同一层面，磁场分布集中，能确保装贴后的参数变化不大，在100MHz以上呈现良好的频率特性。

 4.编织型,其体积小，易安装在基片上，在1MHz下的单位体积电感量比其它电感器大，用作功率处理的微型磁性元件。

    由于贴片电感丰富的种类和优良的特性，其产品广泛应用于数码产品、PDA、笔记本电脑、移动电话、网络通信、显卡、液晶背光源、电源模块、汽车电子、安防产品、办公自动化、家庭电器、对讲机、电子玩具、运动器材及医疗仪器等方面，在于我们的生活中扮演着重要角色。
