贴片电阻硫化失效分析

发布时间:2017-05-10 丨 阅读次数:

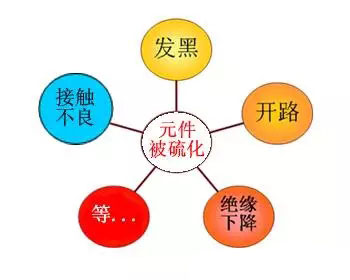

       现实中有部分特殊环境中的电子厂在建成一到两年的时间后，电子设备相继发生各类故障。经过综合分析后，会发现大部分原因是电路板上的贴片电阻的端子部分被硫化腐蚀，造成的贴片电阻失效而导致的。

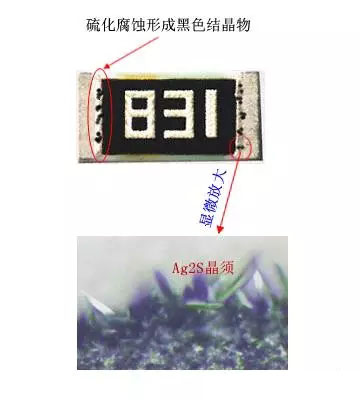

       那么贴片电阻硫化是怎么回事呢？贴片电阻硫化主要是由于贴片电阻端子中的银和空气中的硫化物发生的，而银的硫化反应会产生出黑色且导电性能极差的硫化银。如下图所示，硫化银会使贴片电阻的阻值变大或者直接造成开路现象。
       贴片电阻硫化失效分析报告：
    电性能表现：阻值变大或开路。
    外观：显微镜可观察到端电极边缘出现黑色结晶物质。
    元素成分分析：黑色物质富含硫、银元素。
    显微分析：电极边缘很多硫化银晶体。

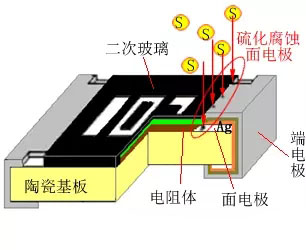

       电阻器的端电极和二次玻璃保护层接界处会存在缝隙(镀层覆盖不完全或焊接热冲击造成)，导致面电极局部对外祼露。
       连接电阻体和端电极的面电极是银（Ag）金属。
    (1)当空气中含硫化气体时，面电极的银会被硫化生成不导电硫化银。
    (2)灌封硅胶发达的微孔结构吸附空气中的硫化物，富集的硫化物通过电阻器端电极和二次包覆层交界缝隙渗入，硫化腐蚀面电极中的银Ag。

       由于硫化银不导电，所以随着电阻器的面电极不断被硫化，电阻值逐渐增大，并最终开路。

       本文原创自东莞市佳益电子科技有限公司（http://www.goodonehk.com），转载请注明出处。
