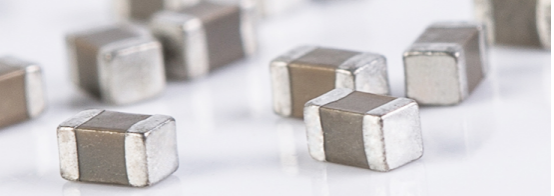

贴片多层陶瓷电容器(Multilayer Ceramic Capacitor/MLCC)简称贴片电容器。而贴片电容器常见为NPO X7R Z5U Y5V这四类电容器。
1.NPO电容器
NPO电容器这种材质性能最稳定,几乎不随温度,电压和时间的变化而变化,适用于低损耗,稳定性要求要的高频电路。精度多数在5%,容值一般是pf以下,最高可以做到120nf。
2. X7R电容器
X7R电容器被称为温度稳定型的陶瓷电容器,当温度在-55℃到 125℃时其容量变化为15%。X7R电容器主要应用于要求不高的工业应用,而且当电压变化时其容量变化是可以接受的条件下。它的主要特点是可以在相同的体积下电容量可以做的比较大。
3. Z5U电容器
Z5U电容器称为"通用"陶瓷单片电容器。这里首先需要考虑的是使用温度范围,对于Z5U电容器主要的是它的小尺寸和低成本。上述三种陶瓷单片电容来说在相同的体积下Z5U电容器有最大的电容量。但它的电容量受环境和工作条件影响较大,它的老化率最大可达每10年下降5%。
4. Y5V电容器
Y5V电容器是一种有一定温度限制的通用电容器,在-30℃到85℃范围内其容量变化可达 22%到-82%。Y5V的高介电常数允许在较小的物理尺寸下制造出高达4.7μF电容器。
