贴片电容的作用热冲击效应

发布时间:2017-09-27 丨 阅读次数:

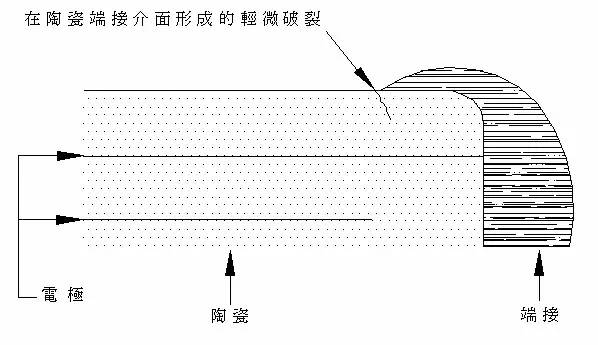

贴片电容又叫多层陶瓷电容，主体大部分是由陶瓷构成的，而陶瓷的特性比较易碎。所以，贴片电容受到温度冲击时，容易从焊端开始产生裂纹。在这点上，小尺寸电容比大尺寸电容相对来说会好一点，主要是因为大尺寸的贴片电容导热没这么快到达整个电容，于是整个贴片电容不同点的温差大，所以膨胀大小不同，从而产生内应力，导致贴片电容出现裂纹。这个道理和倒入开水时厚的玻璃杯比薄玻璃杯更容易破裂一样。

    另外，在MLCC焊接过后的冷却过程中，由于贴片电容和PCB的膨胀系数不同，于是会产生外应力，导致贴片电容出现裂纹。要避免这个问题，回流焊时需要有良好的焊接温度曲线。如果不用回流焊而用波峰焊，那么这种贴片电容失效率会大大增加。

    在贴片电容的焊接工艺上更是要避免用烙铁手工焊接的工艺。然而事情总是没有那么理想。烙铁手工焊接有时也不可避免。比如说，对于PCB外发加工的电子厂家，有的产品量特少，贴片外协厂家不愿意接这种单时，只能手工焊接;样品生产时，一般也是手工焊接;特殊情况返工或补焊时，必须手工焊接;修理工修理电容时，也是手工焊接。无法避免地要手工焊接MLCC时，就要非常重视焊接工艺。
