贴片电阻的结构

发布时间:2017-08-04 丨 阅读次数:

        贴片电阻 ，是金属玻璃铀电阻中的一种。它是将金属粉和玻璃铀粉混合制成的，采用丝网印刷法印技术在基板上制成的电阻器。它耐潮湿和高温， 温度系数小。可大大节约电路空间成本，使设计更精细化。

还便于成批的机械化加入生产大大减少了人工的使用，也就是装配成本低，能与自动装贴设备匹配。对贴片电阻的简单介绍就到这里，如果想更详细的了解贴片电阻可浏览佳益官网的其他页面，下面我们一起来看一下贴片电阻的结构。

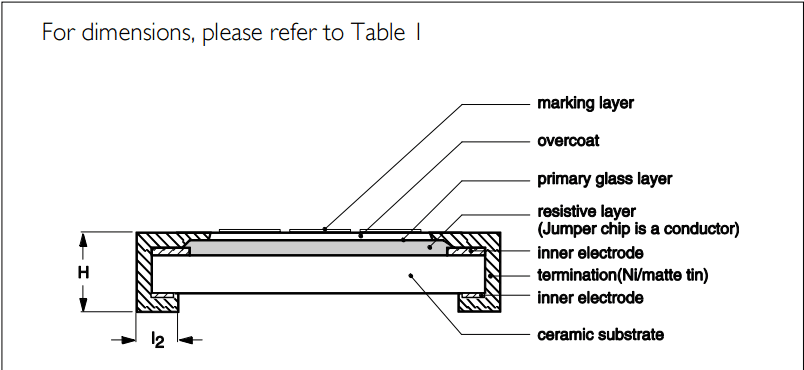

它共由四部分组成：

    第一部分：基板基板，基板采用的材料一般是纯度为96%的三氧化二铝陶瓷，它不仅具有良好的绝缘性之外,还具有高温下优良的导热性、以及好的机械强度等特征。
    第二部分：电阻膜，用电阻浆料（有一定电阻率的）印刷到陶瓷基板上,然后再烧结而成.
    第三部分：保护膜，顾名思义保护膜就是用来保护电阻的覆盖在电阻膜之上的一层膜。不仅起到机械保护作用，而且使电阻体的表面有了绝缘性,避免该电阻与邻近导体接触而发生故障。
    第四部分：电极，电阻的电极即为电阻两端的金属连接片，它不仅可以提高电阻的耐热性能还可以提高贴片电阻在电路板上的可焊接性以及它的使用寿命。
