特点:常规型号,规格范围广,价格便宜
封装:0201 0402 0603 0805 1206 1210 1812 2012 3035
容值:1pF~100uF
耐压:6.3V~50V
材质:X5R X7R
贴片电容定义:又名多层(叠层、积层)片式陶瓷电容,英文简称:MLCC。主要分为:常规型贴片电容、高压贴片电容、高容值贴片电容、高频贴片电容、贴片安规电容,这里我们主要介绍常规贴片电容。
常规贴片电容的特点:技术成熟、成本低、封装齐全、容值范围广、电性能稳定、介质损耗小。
常规贴片电容的材质:NPO、X5R、X7R、Y5V。
常规贴片电容的作用及应用:贴片电容在电路中主要起到旁路、去耦、滤波、储能等作用,主要应用在LED、电源、家电、汽车电子、仪器仪表、控制板等领域。

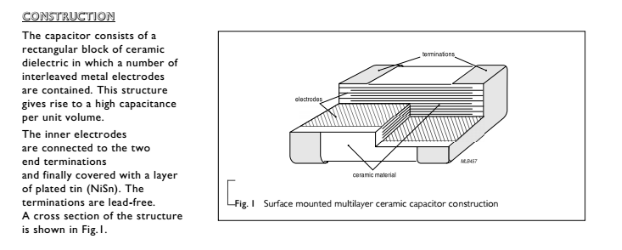

常规贴片电容的结构:

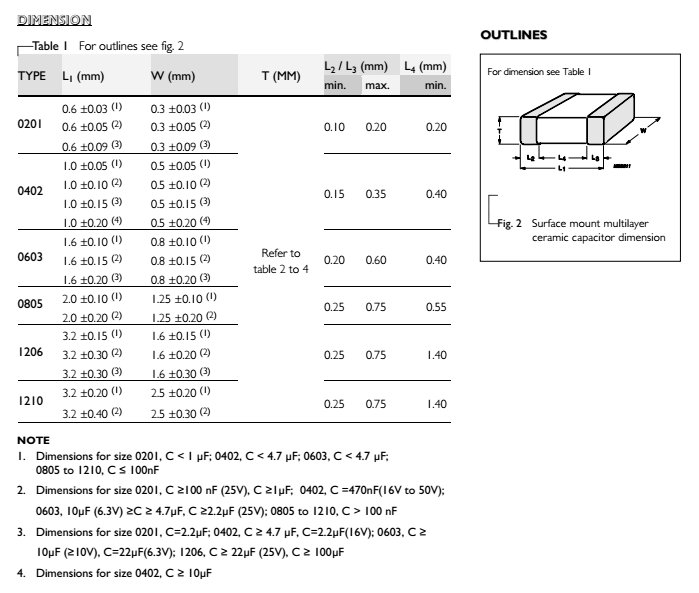

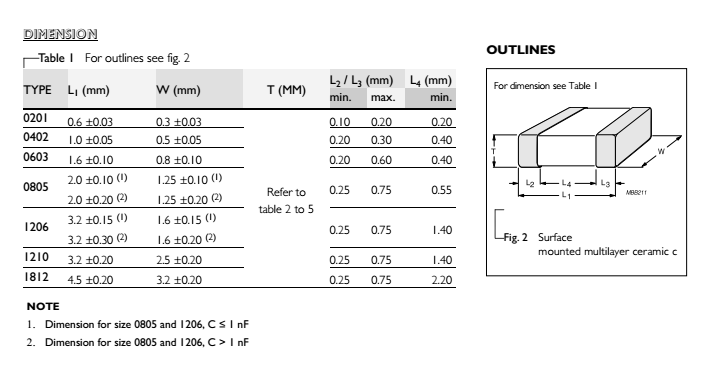

尺寸结构图1、NPO-16V-to-50V:

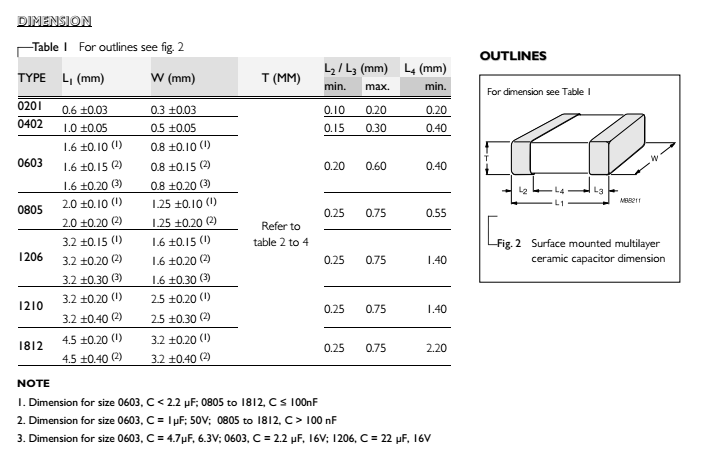

尺寸结构图2、X5R-4V-to-50V:
尺寸结构图3、X7R-6.3V-to-50V:

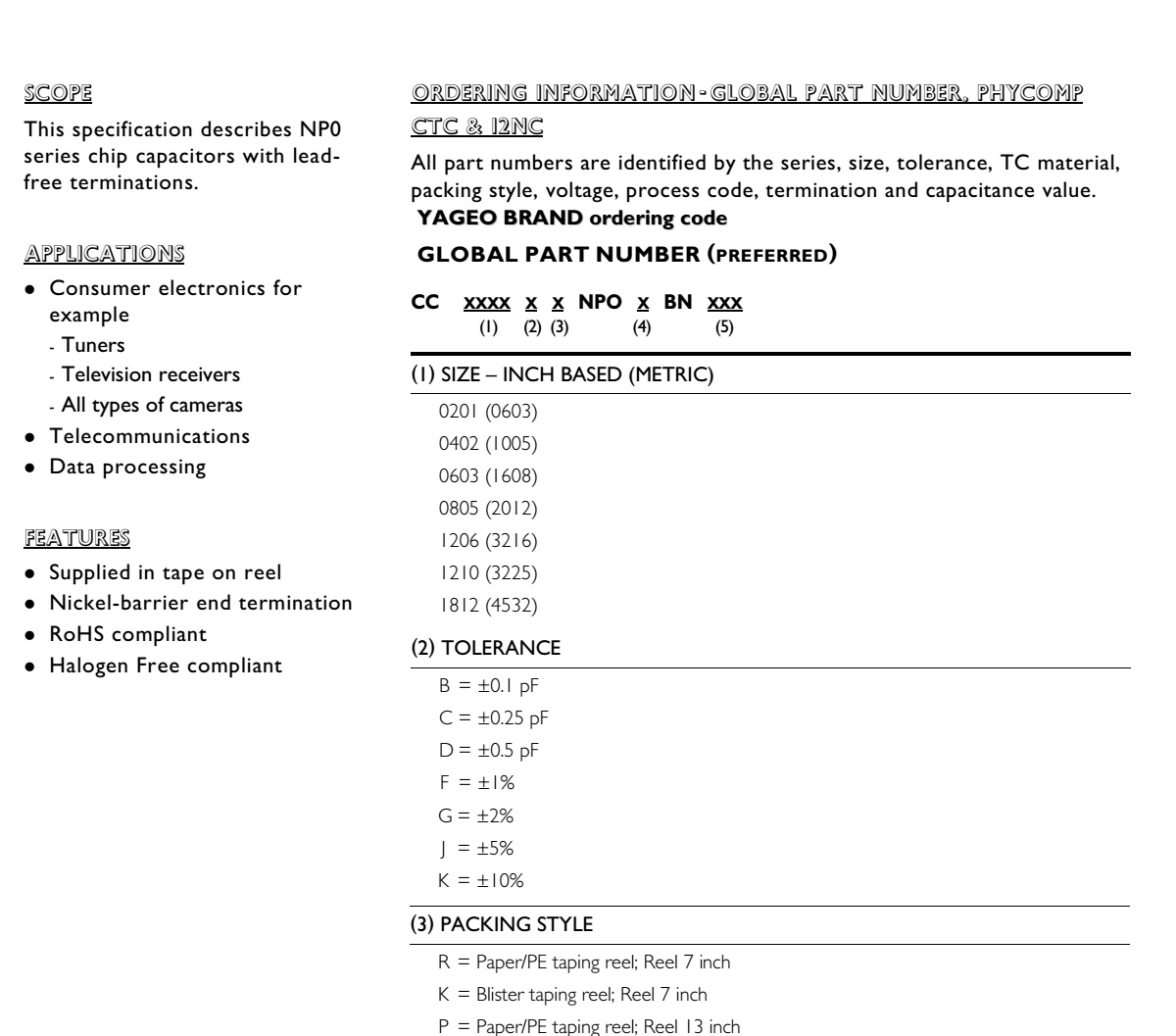

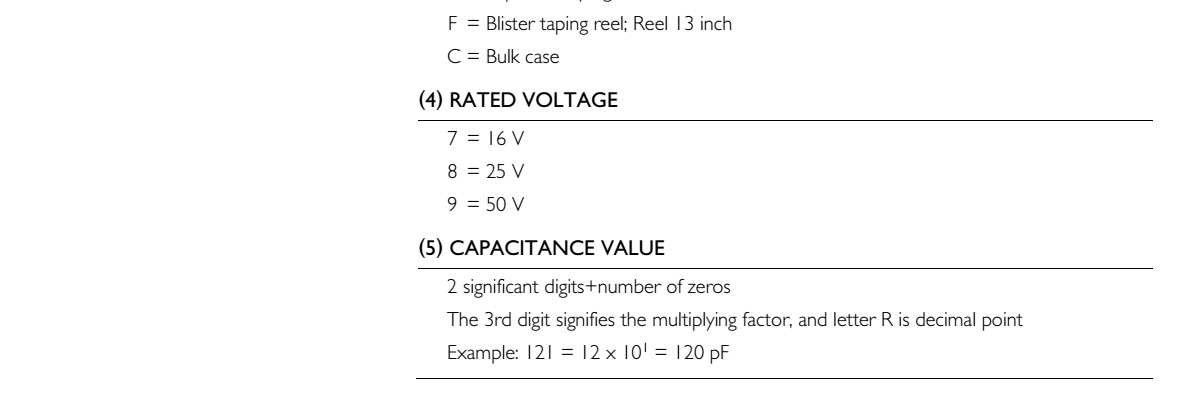

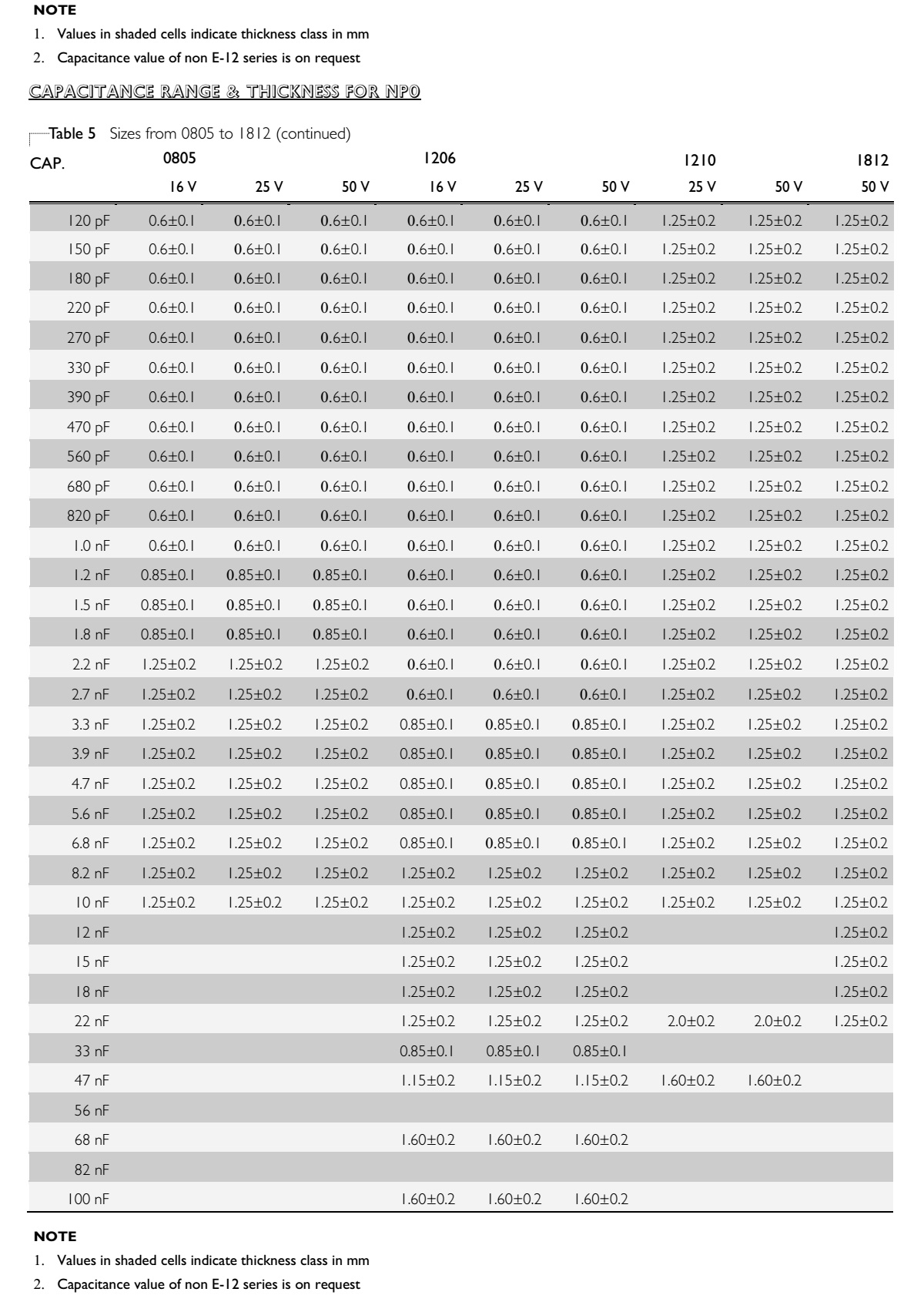

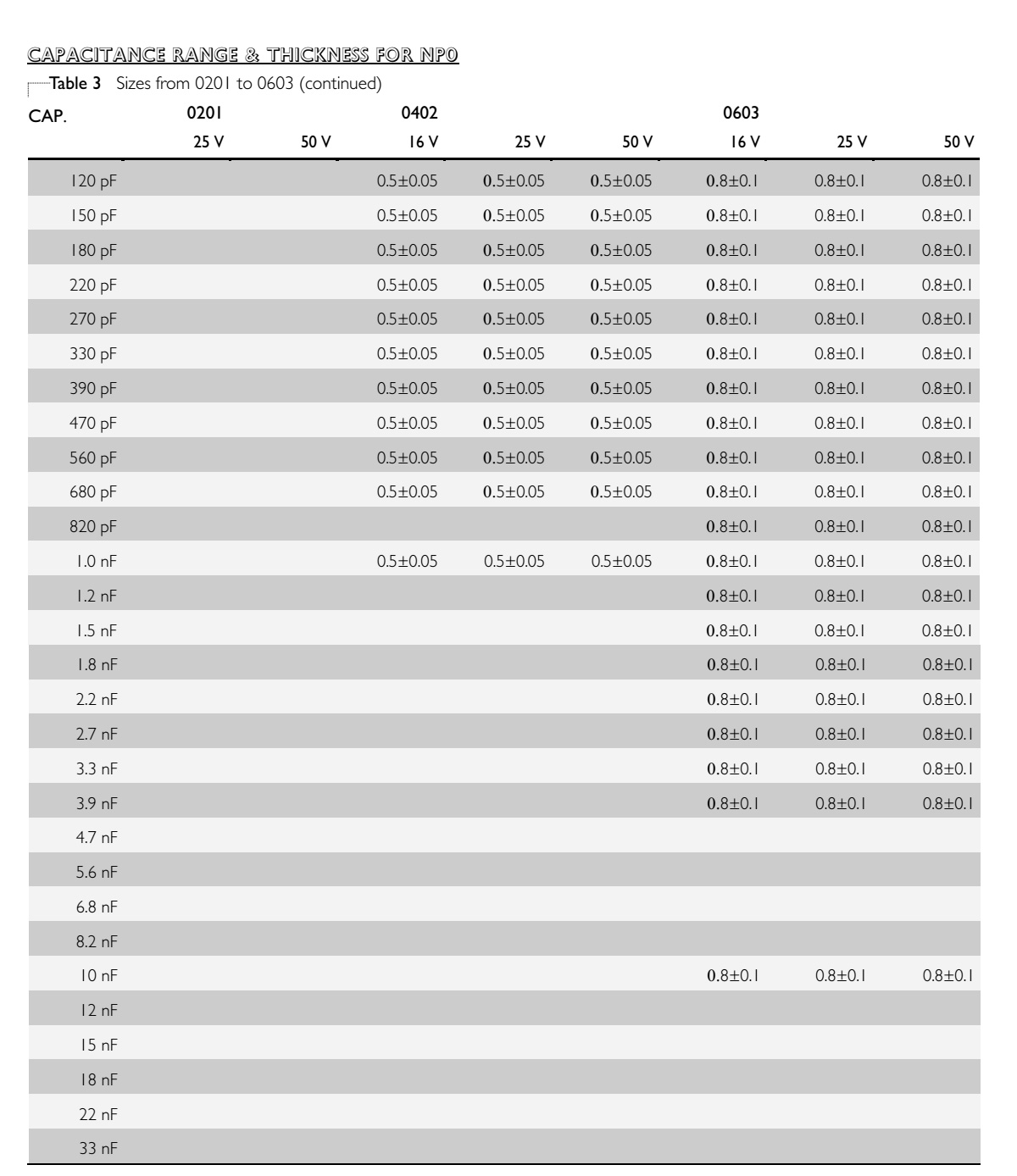

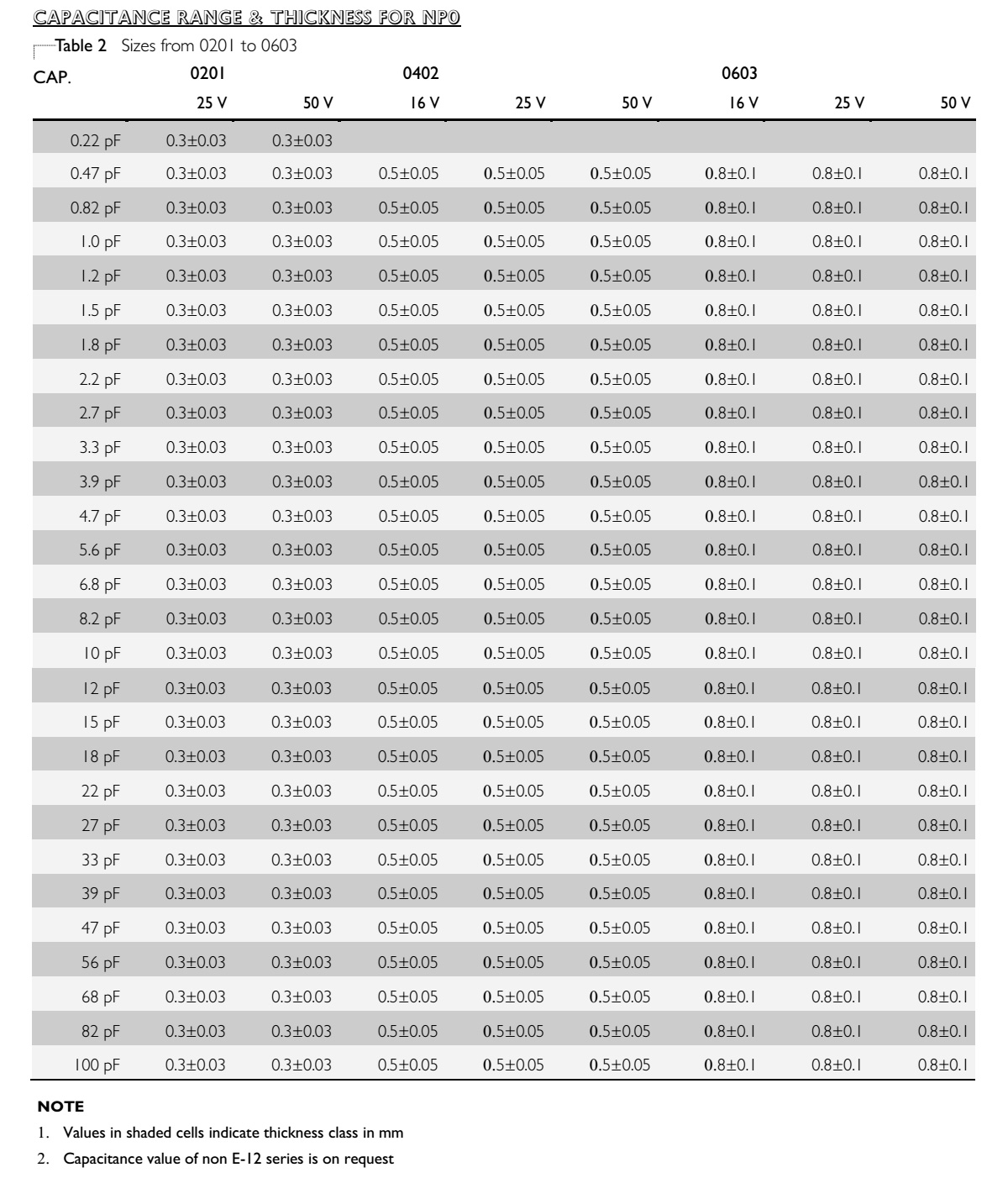

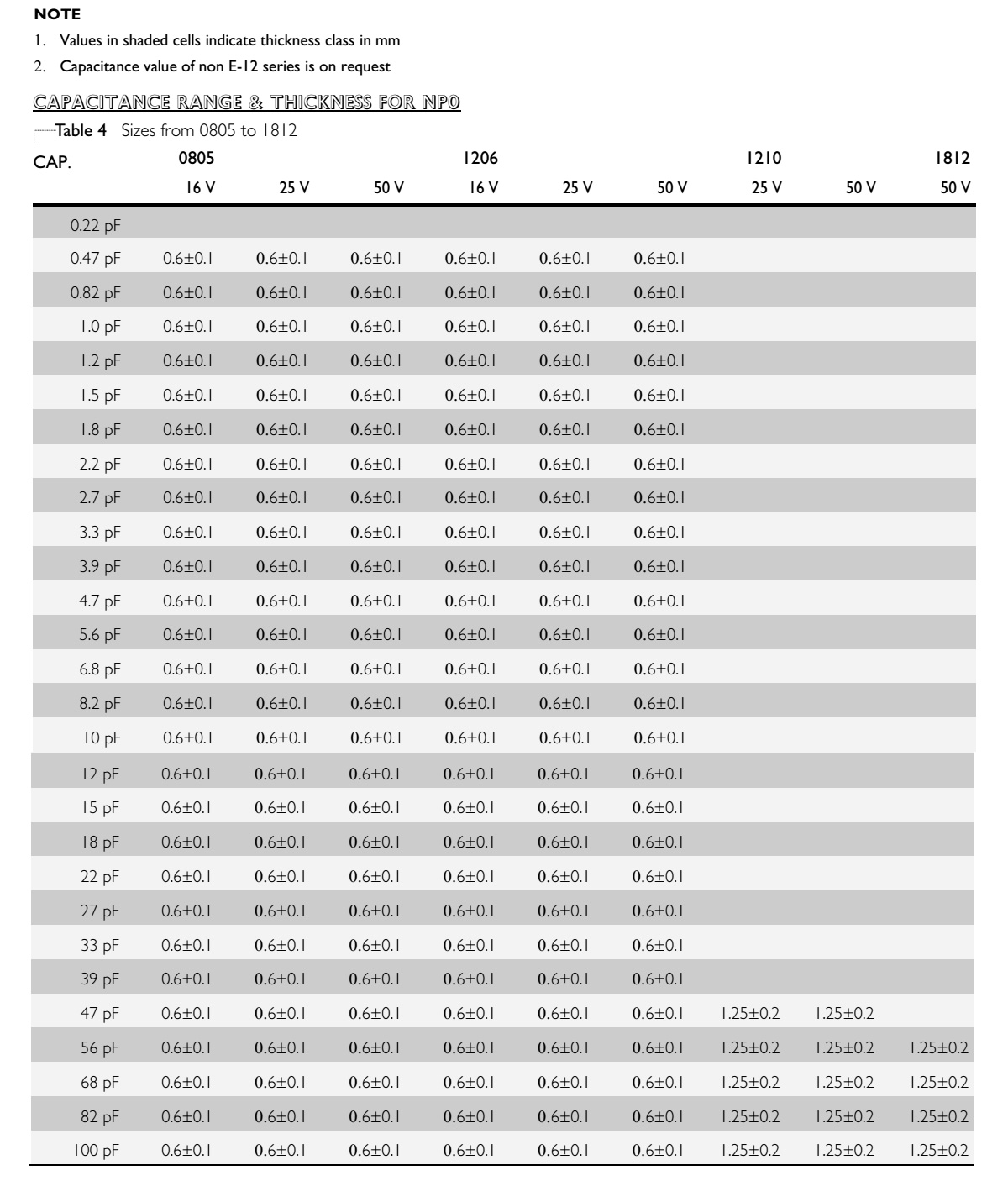

常规贴片电容NPO-16V-50V:
